آلة تغليف الفقاعات المسطحة البلاستيكية الناعمة من السيرفو

1.مقدمة

هذا النموذج يتبنى معالج PLC، وحدة درجة الحرارة، محرك سيرفو الرئيسي، التحكم في واجهة الإنسان والآلة، أوتوماتيكية ارتفاع تشغيل المعدات، وظائف كاملة، مساحة توسيع كبيرة،يمكن تجهيزها بأجهزة خاصة مخصصة وفقا لمتطلبات المستخدم.تطبق على حزمة البلاستيك الورقية أو البلاستيك البلاستيكية من مسحات الحلق المستخدمة مرة واحدة ، القناع ، المحقن ، مجموعة التسريب ، أنبوب التسريب والشاش.,حقنة، طعام إبرة أوتوماتيكي، طابعة فلكسوجرافية على الإنترنت، نظام الكشف البصري.

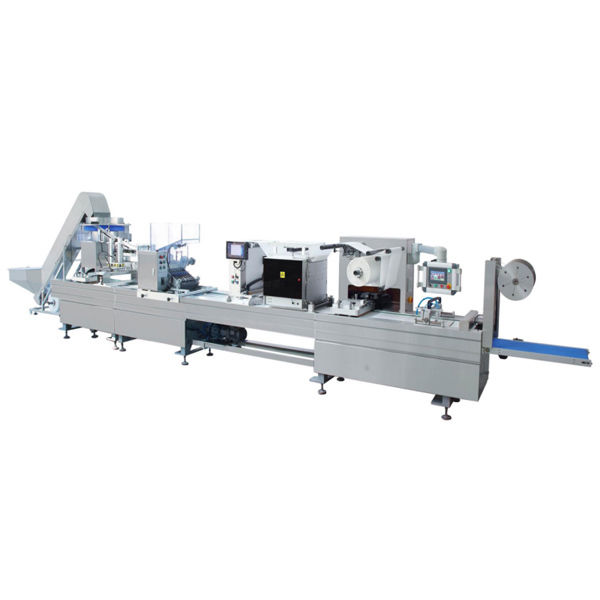

2.مظهر المعدات

3.الموثوقية

3.1استقرار الجر مدفوعة بواسطة محرك الخدمة هو موثوق به

3.2تأكد من المسافة المركزية لكل عمود: استخدام آلة آلة خاصة ومعالجة أربع ثقوب في نفس الوقت.

3.3الضمان الهوائي: يجب استخدام أسطوانات إنتاج نقطة ثابتة وأجزاء هوائية من علامات تجارية شهيرة (انظر قائمة التكوين).

3.4ضمان النظام الكهربائي: يجب استخدام المكونات الكهربائية ذات العلامات التجارية الشهيرة (انظر قائمة التكوين).

3.5ضمان نظافة الإنتاج: مظهر الفولاذ المقاوم للصدأ ، يتم استخدام الفولاذ المقاوم للصدأ و PVC غير السام لسطح الاتصال بالحقن والأدوية.

4.مخطط هيكلي

5.مواصفات وهياكل المكونات المختلفة

5.1يتم لحام خندق القاعدة بالصلب ويتم صنع الجسم الرئيسي من هيكل صفيحة حديدية. الآلية بسيطة وخفيفة الوزن وسهلة النقل.

5.2المحرك الرئيسي يأخذ محرك الخدمة كقوة، يقلل من السرعة من خلال مربع التباطؤ، يدفع سلسلة التشغيل لتشغيلوكل أسطوانة تتعاون مع المحرك للقيام بالحركة الدورية.

5.3آلية الحركة الرئيسية

5.3.1المكونات الرئيسية لتغذية الفيلم السفلي: محرك التغذية ، ذراع التأرجح ، عجلة التغذية (الألومنيوم Φ 40) وهلم جرا.

5.3.2الوظيفة: إرسال الغشاء السفلي مسبقا لتوفير القوة على سلسلة الجر.

5.3.3آلية التشكيل والختم الحراري: التركيب الرئيسي: إطار الفولاذ الكربوني ، أسطوانة ، عمود دليل (GCr15Φ25) ، محمل خطي ، إطار قالب ، قالب قابل للتبادل (الألومنيوم) ، إلخ.

5.3.4الاندراج ، آلية القطع تتكون أساسا من: حفرة ، طبل الفولاذ الكربوني ، أسطوانة التحكم ، أسطوانة بدون قضيب ، القطع وهلم جرا.

5.3.5المكونات الرئيسية لآلية الجر: العجلة المعدنية، سلسلة التشغيل (الصلب المقاوم للصدأ) ، الخ.

5.3.6آلية إخراج وجمع الخردة: شريط نقل (PVC غير سامة) ، ريل (فولاذ الكربون) ، فرشاة الدوار (PVC) وهلم جرا.

5.4يتكون تعديل موقف القالب أساسا من عجلة يدوية، مجموعة معدات منحنية، خرطوشة (فولاذ الكربون) ، الخ.

5.5آلية الطباعة (اختياري) التكوين الرئيسي: محرك DC ، طبل الطباعة (الفولاذ المقاوم للصدأ) ، مقشّر PVC ، مات المطاط وهلم جرا.

5.6الصندوق الكهربائي: مادة الصندوق الكهربائي هي SUS304، بسماكة 1.2 ملم.

5.7مظهر: يحتوي جسم العبوة بسماكة 1.2 ملم SUS304 ككل على مكان غير جذاب ، لذلك يجب تعيين الباب في الموقف الذي من الضروري ضبطه.

6.الخصائص الرئيسية لكل آلية وضع للمعدات

6.1تسخين الغشاء السفلي مسبقًا: يتناسب لوحة التدفئة بشكل وثيق مع الغشاء السفلي للتدفئة ، وكفاءة التدفئة مرتفعة ، يتم فصل لوحة التدفئة تلقائيًا أثناء الجر.

6.2صب الـPVC: الصب العلوي والسفلي بواسطة عمل الأسطوانة والصب القفل ، حلقة الختم لضمان عدم وجود تسرب ، صب الهواء الحقيقي. صب موثوق به.

6.3الختم الحراري: يؤدي عمل الأسطوانة إلى إغلاق القوالب العليا والسفلية ، ويتم تسخين القالب العلوي مع بوفر الأسطوانة. الختم الشبكي للقالب العلوي والسفلي. ضيق جيد.

6.4آلية ضبط: يمكن لكل آلية مربع الموت تعديل المواقف اليسرى واليمنى على الجهاز. تعديل مريح بعد تغيير القالب.

6.5وضع العفن: وضع لوحة الضغط ، سهلة التشغيل ، سهلة الاستبدال.

6.6كتلة القطع: قطع أسطوانة المحور ، سهلة ضبط الموقف. إدخال محور أو قطع ، اعتمادًا على محور الجمع والطرح.

6.7جهاز الطباعة: الطباعة بالدراجات، الطباعة المتزامنة، يمكن أن توفر تكاليف المستهلك.

7.آلةالمزايا

7.1جسد المعدات مصبوب ، ولا يتشوه امتصاص الاهتزاز. لوح جدار الهيكل الجوي من الفولاذ 45 (سمك 16 مم) بصلابة قوية وسماكة وميزان ثابت.

7.2السلسلة السندويش هي احتياطي، وحركات فتح وإغلاق قابلة للسيطرة في مكانها، والتي تلبي المعايير الأوروبية والأمريكية؛

7.3بالنسبة للمنتجات ذات الأحجام القياسية مثل الحقن ، يتم استبدال القوالب التي يتم صناعتها والقوالب التي يتم تغطيتها بالحرارة باستخراج الدرج ، ولا يحتاج إطار القالب إلى تفكيكه ،والإطار القالب لا يحتاج إلى استبدال لقالب ضربة مختلفة.

7.4 متصميم وضع دبوس العفن السفلي ، وضع الاستبدال بسيط وسريع لتجنب العيوب الناجمة عن تثبيت المسمار.

7.5 Tيتم تجهيز جميع مواقع القالب والقطع مع عجلات يدوية خارجية يمكن أن تعدل بسهولة الموقف وهي مناسبة للقوالب مع رحلات مختلفة.

7.6يتم استخدام لوحة التدفئة من الألومنيوم مع صب متكامل موحد لتخطيط الأنابيب في وضع التدفئة ، والذي له تسخين موحد ومدة خدمة طويلة ويتجنب عيوب أنبوب التدفئة.

7.7يمكن أن يكون القطع العرضي هو قطع أسنان المنشار أو نوع المقص ، ويكون الصيانة والتنظيم مريحين.

7.8 Tيستخدم نظام محاذاة المؤشر بونر، الولايات المتحدة الأمريكية، وهو دقيق وموثوق به.

7.9يتم استخدام وحدة درجة حرارة Mitsubishi للسيطرة على درجة الحرارة ، بدقة عالية ، ومن السهل إدراك تصدير البيانات وتوصيل نظام MES.

7.10 Tيستخدم نظام التغذية الآلي للمحقن حزام متزامن للسلسلة لتجنب عوائق خدش المسامير وطباعة المحتوى.
