تفاصيل المنتج:
|
| Application: | Powder | Suit for capsule size: | 00#-5#and safety capsule A-E |
|---|---|---|---|
| Weight: | 1500kg | Dimension: | 1100×120×2000mm |
| Power supply: | 380/220V 50Hz | Total power: | 8KW |
| Key Word: | Capsule Filling Machine Automatic Capsule Filling Machine | ||
| إبراز: | آلة تعبئة كبسولات التحكم PLC أوتوماتيكية,150000 كبسولة / ساعة آلة تعبئة الكبسولة,آلة تعبئة الكبسولة 50 هرتز |
||
وصف المنتج لجهاز ملء الكبسولة
آلة SED-2500J-B لملء الكبسولات الآلية التي تنتجها شركتنا هي المنتج المبتكر للجيل الثالث بعد العديد من المرات من الابتكارات والتحسينات.
المنتج الجديد مجهز بالتكنولوجيات المتقدمة والتكوين المثالي. إنه لا يغطي فقط جميع وظائف وتأثيرات آلة ملء الكبسولة المنزلية لنفس الطراز،ولكن لديها أيضا خمسة قطع من الابتكار، ثلاثة منها تم إصدار شهادة براءة الاختراع نموذج المنفعة من قبل إدارة الملكية الفكرية الوطنية، الصين في 11 مايو 2016.
آلة NJP-1200C المبتكرة لملء الكبسولات الآلية، التي وصلت أدائها وجودتها إلى أعلى مستوى في الصناعة المحلية،لقد اجتاز فحص مركز فحص جودة منتجات آلات التعبئة والتغليف في تشيجيانغ.
معايير المنتج من آلة ملء الكبسولة
| الطراز: |
SED-2500J-B |
| السعة: |
150000 كبسولة/ساعة |
| منشين مناسبة ل: | حجم الكبسولة # 00 إلى 5 كبسولة السلامة A-E |
| مصدر الطاقة: | 380V 50Hz (يمكن تغييرها يعتمد على متطلباتك) |
| استهلاك الطاقة: |
8 كيلوواط |
| معيار الضوضاء: | ≤75dB ((A) |
| وزن: |
1500 كجم |
| أبعاد السكة الحديدية: |
1100×120×2000ملم |
مبدأ عمل آلة ملء الكبسولة
مبدأ عمل آلة ملء الكبسولة الآلية مقسم إلى جزأين هما حركة الكبسولة وملء الدواء:
1حركة الكبسولة
أثناء عملية ملء آلة ملء الكبسولة المتقطعة ، تعتمد حركة الكبسولة على مربع المؤشر للدوران المتقطع وغير المتواصل.يتم تحديد حجم ملء الكبسولة بشكل رئيسي من قبل حجم القياس
فتحة في القرص، الكبسولة المجوفة في قاعدة الكبسولة، اللوحة الرئيسية تتحرك صعوداً وهبوطاً،ومن ثم الشوكة الأفقية والقفاز الرأسي جعل غطاء الكبسولة صعودا
جسم الكبسولة إلى أسفل في الوحدات العليا والسفلية. يتم فصل جسم الكبسولة وقبعة الكبسولة تحت تأثير الجهاز ، ثم تدخل الوحدة محطة ملء المسحوق.
2ملء المخدرات
جهاز الاستشعار الموجود في حلقة الحفاظ على المسحوق يتحكم في عصا تغذية المسمار فوقها، ويتم إضافة الدواء باستمرار لجعل ارتفاع المسحوق في حلقة الحفاظ على المسحوق ثابت.ادفع عمود الدواء إلى جسم الكبسولةبعد ذلك،
يدخل في رد الكبسولة، وقفل الكبسولة، وإفراغ الكبسولة الانتهاء، محطة تنظيف الوحدة بدوره، ومن ثم يدخل جولة جديدة من دورة المحطة، وتبدأ الدورة مرة أخرى ومرة أخرى.
الميزات الرئيسية لجهاز ملء الكبسولة
1يمكن السيطرة على فتح وقفل الكبسولة تلقائيًا وهو أمر آمن ومريح.
2مجهزة بنظام التحكم بالإنش ، مما يجعلها سهلة ومريحة لتنظيف وتحميل وتفريغ الممات العليا والسفلية.
3مجهزة بنظام أمان التحكم في البوابة ونظام أمان الفشل الميكانيكي، والذي يوفر وظائف الإنذار التلقائي وإيقاف التشغيل.
4-إنذار تلقائي و إيقاف العمل سيتم تنشيطه عندما تفتقر إلى كبسولة فارغة أو مسحوق
5وظائف غنية مصممة على واجهة HMI، بما في ذلك حساب وعرض وظائف أثناء الإنتاج وهي قادرة على ربط مع الطابعة، إذا لزم الأمر،لمعلومات الطباعة بما في ذلك تاريخ الإنتاج، رقم المجموعة، الكمية، الخ
6يتم تشغيل غرفة فصل الكبسولة بواسطة سكة حديدية إرشادية مغلقة ، والتي يمكن أن تمنع الكبسولات المعيبة والغبار من الدخول إلى الغرفة أثناء نشر الكبسولات ،ضمان استقرار العملية.
7. أشكال امتصاص الكبسولة، ودفع، وقفل، فضلا عن الكبسولة المعيبة رفض جميعها مغلقة مع طبقتين من حلقة الختم،من بينها الختم الأول يعتمد مطاط النتريل بوتادين (NBR) لمنع فقدان التشحيم، والختم الثاني يستخدم حلقة الختم من مطاط السيليكون المستوردة لمنع دخول المسحوق إلى المحامل ،والتي حلت بفعالية مشكلة تلف المحامل وتشويش العمود بسبب تسرب المسحوق.
8يتم اعتماد العمودين الأفقيين من اللوحة المدورة عالية الدقة مغلقة بالكامل PTFE محامل خالية من الزيت،والتي تم إغلاقها بخاتم إغلاق من مطاط السيليكون المستورد (SIL) لمنع دخول المسحوق إلى الغرفة الداخلية من اللوحة الدوارة، ضمان دقة تشغيل لوحة التشغيل، دون الحاجة إلى الحفاظ على وإضافة التشحيم بشكل دائم.
9تعمل كاميرات الطائرة في وضع السكك الحديدية المزدوجة، حيث يخرج المحوران بشكل منفصل.يمكن أن تحسن دقة العملية وفي الوقت نفسه القضاء على إمكانية الاصطدام بين القطع السفلية والقرص الجرعة.
10يستخدم القسمة الكاميرا عالية الدقة رأس القسمة البصرية من زيس الألمانية. يتم معالجة محور القسمة في CNC في وقت واحد،والذي يضمن دقة تقسيم اللوحة المدورة و قرص الجرعة بينما تعمل الآلة بسرعة، مما يضمن دقة التعبئة. كما يوفر دقة أعلى لشركة تقسيم الكام حياة خدمة أطول للآلة.
11يتم معالجة جميع عجلات التشغيل مع 20crmoti carburizing ومعالجة التخفيف ، ثم يتم معالجتها في آلة طحن CNC في وقت واحد ،والذي يضمن دقة ووحدة الكامرات ويوفر عمر خدمة أطول.

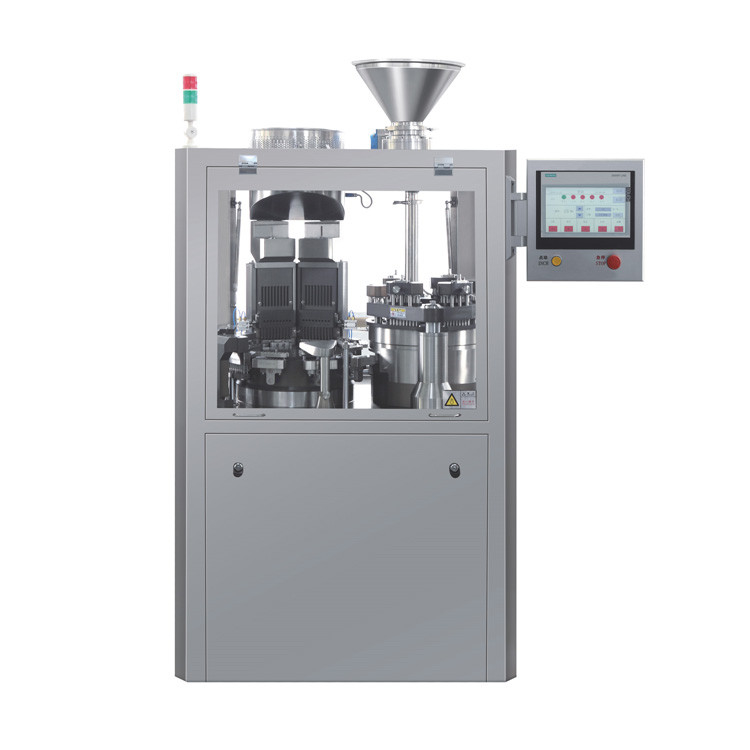

عرض المنتج من آلة ملء الكبسولة
تطبيق آلة ملء الكبسولة
