تفاصيل المنتج:
|
| الاسم: | آلة تغليف الكبسولة الكاملة الآلية ذات الإنتاج العالي | السعة (كبسولة / دقيقة): | 450,000 كبسولة/ساعة |
|---|---|---|---|
| حجم الكبسولة: | 00#～5# وكبسولة الأمان A～E | عدد الثقوب: | 54 حفرة |
| آلة الجهد: | 380 أو 220 فولت ، 3 مراحل | الضوضاء: | ≤ 80 ديسيبل |
| هواء مضغوط: | استهلاك الهواء 12م3/ساعة الضغط 0.3~0.4ميجا باسكال | وزن الجهاز: | 3500 كجم |
| معدل استخدام الكبسولة: | 99.5٪ | الكلمات الرئيسية: | آلة تعبئة الكبسولات، آلة تعبئة الكبسولات، آلة تغليف الكبسولات |
| إبراز: | كبسولة ملء الجهاز,كبسولة ملء المعدات |
||

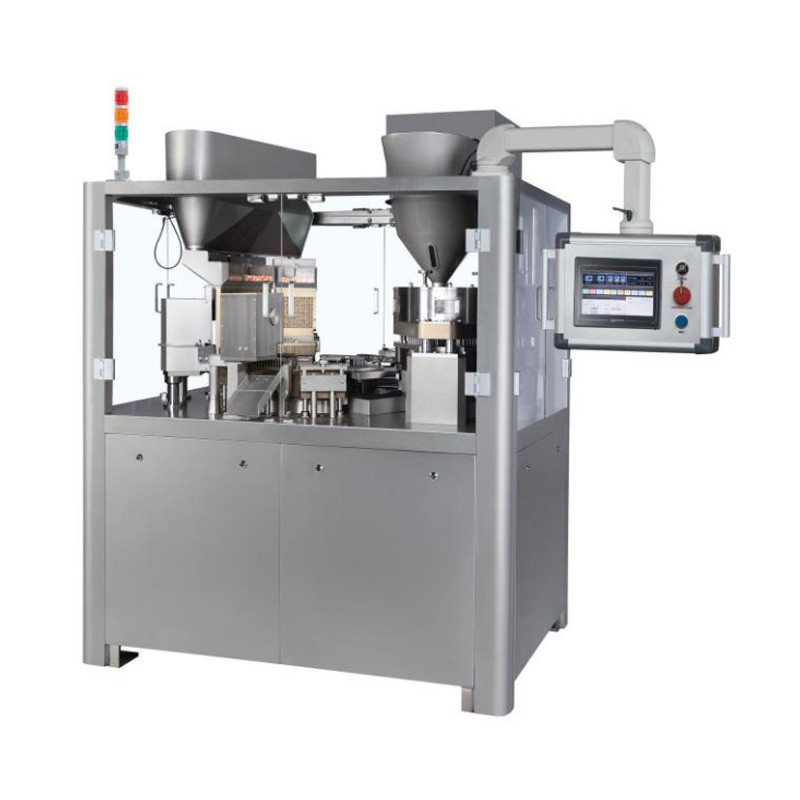

آلة تغليف الكبسولة الكاملة الآلية ذات الإنتاج العالي
وصف المنتج لملء الكبسولات
تستخدم آلة ملء الكبسولات الخاصة بنا لتغليف المنتج (ال مسحوق والحبوب) في كبسولات الجيلاتين. يتم تحميل الكبسولات الفارغة في محفظة الكبسولات حيث يتم إدخالها إلى المجلة.الكبسولات تدخل في البداية إلى المجلة غير موجهةمن المجلة ، تدخل الكبسولات إلى كتلة الفصل حيث يتم توجيهها بشكل صحيح (النهاية الأصغر في الأسفل). ثم يتم فصل الكبسولات عن طريق الفراغ.الجزء السفلي من الكبسولة ممتلئيتم فحص الجزء العلوي من الكبسولة للتأكد من فصل الكبسولة (إذا لم يتم فصل الكبسولة أو كانت معيبة،سيقوم دبوس بإزاحة الكبسولة والفراغ سيقوم بإزالتها من النظامثم يتم دمج النصفين معًا. يتم تفريغ الكبسولة المنتهية إلى المهبل ويتم تنظيف المحطة بتفجير الهواء.
يمكن استخدام حشو الكبسولات من جميع العلامات التجارية من الكبسولات (00# ¥ 5# وكبسولة السلامة A ¥ E). سيتم رفض الكبسولات غير المنفصلة أو التي تم إدخالها بشكل غير صحيح تلقائيًا.يمكن تعديل الوزن المستهدف لملء الكبسولة بتغيير أقراص الجرعةفي نهاية الجولة، ستبقى كمية صغيرة فقط من المنتج في الحافلة.
المعلمات التقنية لجهاز صنع الكبسولة
| نموذج المعدات ومواصفاتها | SED-7500J-I | |
| المعلم التقني | وزن الجهاز | 3500 كجم |
| الأبعاد الكلية | 1790 × 1490 × (2150+210) مم | |
| قوة المحرك | 8.95kw + 3kw (جمع الغبار) | |
| إمدادات الطاقة | ثلاثي المراحل، AC 380V، 50Hz | |
| أقصى قدر | 450000 كبسولة/ساعة | |
| عدد الثقوب | 54 حفرة | |
| حجم الكبسولة | و كبسولة الأمان A E | |
| معدل استخدام الكبسولة | ≥ 99.5% | |
| مؤشر الضوضاء | ≤ 80dBA | |
| الفرق في الجرعة | ≤ ± 3 ٪ (بعد جرعة تزيد عن 300mg و 40 ~ 80 mesh بعد التحليل) | |
|
الهواء المضغوط (لمحطة التنظيف) |
استهلاك الهواء 12m3ضغط في الساعة 0.3 إلى 0.4MPa | |
| إمدادات الماء | مضخة دورة المياه خزان المياه المركب، أو تلبية مصدر المياه | |
| درجة الفراغ | -0.02 ‰-0.06MPa | |
| حجم الماء | 250 لتر/ساعة | |
| أدخل قطر الأنابيب الداخلي | 20ملم | |
| القطر الداخلي للشربة | 40ملم | |
| درجة حرارة العمل | 21 درجة مئوية ± 3 درجة مئوية | |
| الرطوبة النسبية للعمل | 40-55% | |
| سعة العادم | 270 متر3/h | |
| وظيفة خاصة | حبات، مسحوق مختلط؛ إعادة تدوير مسحوق جمع | |
| نظام التحكم | التحكم في تحويل التردد بدون خطوات، التحكم في PLC مع شاشة لمسة | |
| المواد | قطع الغيار المتصلة بالدواء تعتمد المواد المتقدمة S.S 304 و GMP المتوافقة | |
| المعيار | الامتثال الكامل لـ GMP | |
خصائص آلة ملء الكبسولات
1.الآلة مزودة بجهاز التواصل الالكتروني و جهاز التحكم بجهاز التحكم الآلي جاهزة للاتصال بشبكة الكمبيوتر الآلية
2مراقبة حالة التشغيل عبر الإنترنت، عرض تشخيص الفشل.
3إنذار تغذية الكبسولة الفارغة، توقف تلقائي عند تغذية المسحوق.
4الطاولة الدوارة ذات الإطار المغلق بالكامل تمنع التلوث وسهلة التنظيف.
5هيكل ملء مصمم خصيصا لسهولة التنظيف.
6المكونات عالية الجودة لنظام القيادة توفر دقة عالية.
7مُجَرِّد مسحوق (البراءة الصينية) داخل غرفة المسحوق، يضمن توزيع مسحوق التعبئة بشكل متساو، حتى مع سوء تدفق المسحوق.
8يمكن استرداد 85٪ من المسحوق الضائع في قسم التعبئة بواسطة جهاز جمع المسحوق (البراءة الصينية) ، مما يسمح بإعادة استخدامه.
9هيكل التعبئة يرفع بسهولة، (البراءة الصينية) مما يسمح لتنظيف سهل.
10.الجهة المزدوجة من الخيوط (البراءة الصينية) ، تضمن ملء ثابت وتستمر لفترة أطول بكثير.
11.الآلة المصممة للامتثال لتوجيهات المجتمع الأوروبي من حيث السلامة (تسمية CE) أي:
12- توجيه الآلات 98/37/EC
13- توجيه الجهد المنخفض 73/23/EEC كما تم تعديله بواسطة 93/68/EEC
مبدأ عمل آلة ملء الكبسولة
مبدأ عمل آلة ملء الكبسولة الآلية مقسم إلى جزأين هما حركة الكبسولة وملء الدواء:
1حركة الكبسولة
أثناء عملية ملء آلة ملء الكبسولة المتقطعة ، فإن حركة الكبسولة تعتمد على مربع المؤشر للدوران المتقطع وغير المتواصل.يتم تحديد حجم ملء الكبسولة بشكل رئيسي من قبل حجم القياس
فتحة في القرص، الكبسولة المجوفة في حبل الكبسولة، اللوحة الرئيسية تتحرك صعودا وهبوطا،ومن ثم الشوكة الأفقية والقفاز الرأسي جعل غطاء الكبسولة صعودا
جسم الكبسولة إلى أسفل في الوحدات العليا والسفلية. يتم فصل جسم الكبسولة وقبعة الكبسولة تحت تأثير الجهاز ، ثم تدخل الوحدة محطة ملء المسحوق.
2ملء المخدرات
جهاز الاستشعار الموجود في حلقة الحفاظ على المسحوق يتحكم في عصا تغذية المسمار فوقها، ويتم إضافة الدواء باستمرار لجعل ارتفاع المسحوق في حلقة الحفاظ على المسحوق ثابت.ادفع عمود الدواء إلى جسم الكبسولةبعد ذلك،
يدخل في رد الكبسولة، وقفل الكبسولة، وإفراز الكبسولة الانتهاء، محطة تنظيف الوحدة بدورها، ومن ثم يدخل جولة جديدة من دورة المحطة، وتبدأ الدورة مرة أخرى ومرة أخرى.
تطبيق آلة ملء الكبسولة
مخطط الوظيفة:
آلة كاملة مع:
فقط للنموذج C الأساسي:
قفل الوضع لتجنب التلاعب الخاطئ من قبل المشغل لتشغيل الجهاز في وضع التحديث.
شاشة لمسة مع غطاء حماية تمكن من تشغيل سهل
- PLC
الترقية إلى النموذج E:
- FDA CFR211 التوقيع الإلكتروني، التسجيل الإلكتروني
-البرنامج عالي القدرة يمكن تسجيل الرسائل، تلبية CGMP و FDA
-استعد مع خادم او بي سي ، او بي سي العميل
البرج المركزي الجديد
حلقة الختم ذات الشفاه المزدوجة للعمود ذو الحركة الواحدة، تعطي أداءً أفضل بكثير من أي وقت مضى
خندق داخلي مزدوج الجانب (البراءة الصينية)
تتبنى أجزاء التعبئة خندق داخلي مزدوج الجانب ، لضمان قوة متساوية لآلية عمل التعبئة ، وتحسين ضغط التعبئة ودقة الجرعة ، وزيادة عمر الخدمة للآلة.
قطعة الحشوة والملء
مُجَرِّد مسحوق (البراءة الصينية) داخل غرفة مسحوق، يضمن توزيع مسحوق التعبئة بشكل متساو، حتى مع سوء تدفق المسحوق.
جهاز إفراز كبسولات جديد
يتبنى هيكل ميكانيكي مدفوع بمحرك رئيسي ، وتجنب تلوث مسحوق الكبسولة تنفخ.
محطة تنظيف القطاع
يتم تنظيف المحطة بتفجير الهواء قبل دخول المنعطف التالي.
صندوق التشغيل
النموذج C مع شاشة تعمل باللمس
